Cấu tạo vai trò Điện Trở Xả

Thông tin sản phẩm :

Dải công suất đa dạng (Từ 120ohm 300W đến 70ohm 5000W) phù hợp với mọi loại tải .

Thiết kế phù hợp làm việc trong môi trường công nghiệp .

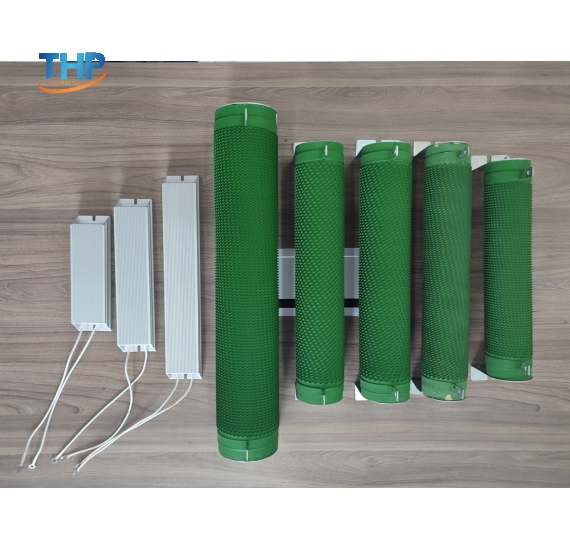

Có 2 dòng chính là : Điện trở xã nhôm và Điện trở xã sứ.

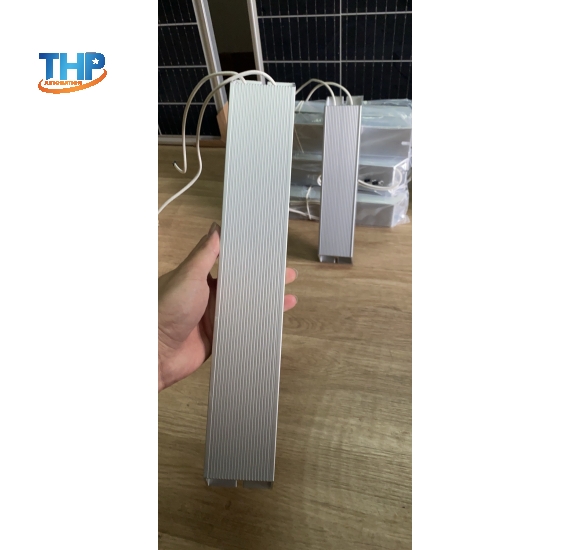

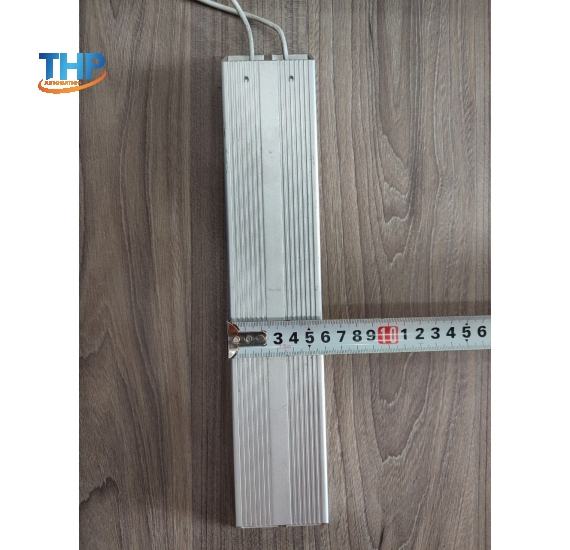

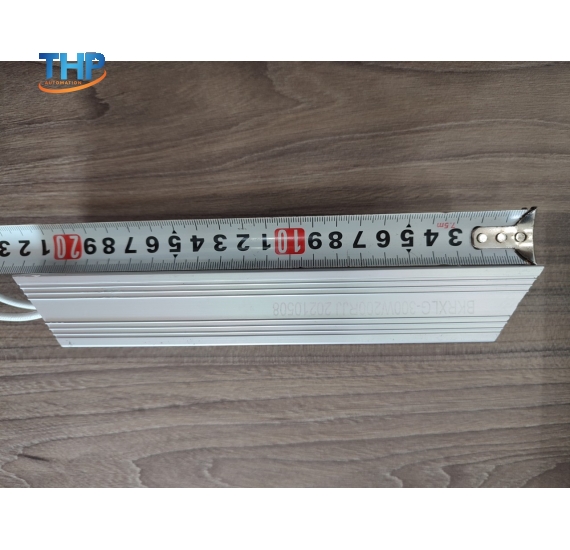

Điện trở xả nhôm

Điện trở xả nhôm có độ bền với thời tiết vượt trội so với dòng điện trở xả sứ xanh. Điện trở nhôm chịu dược dao động mạnh, an toàn và ứng dụng rộng rãi như trong các mạch công suất, biến tần, hệ thống AC Servo. Vỏ được làm bằng nhôm nguyên chất Có khả năng chịu được môi trường khắc nhiệt, bụi bẩn….Nó cũng có lắp bổ sung thêm tản nhiệt 2 cách dễ dàng.

Thông số kỹ thuật của điện trở nhôm:

1.  – Dãy công suất từ 60 w ~ 5000 W
2.  – Dải điện áp < 1.2 KV
3.  – Giá trị điện trở 1 Ohm ~ 10  K Ohm
4.  – Độ bện cách điện AC 3 Kv 50 Hz/5s
5.  – Tiêu chuẩn bảo vệ IP33
6.  – Thành phần vật liệu Ocr25AL5
7.  – Ưu điểm : Độ bền cao, hình dáng gọn , chịu được giao động

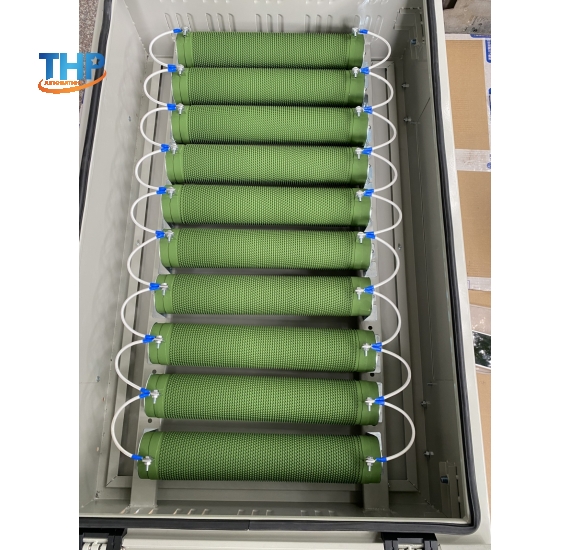

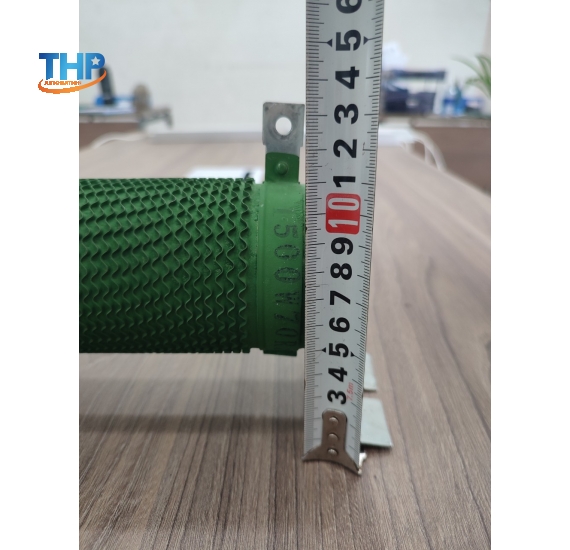

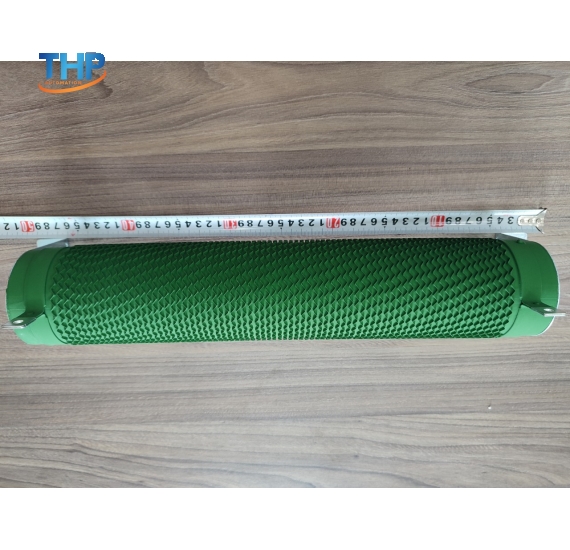

Điện trở xả sứ

Điện trở xả sứ xanh (  Wirewound Resistor) với hai đầu mở rộng đấu dây được gắn cố định trên 2 đầu của ống sứ .Trên bề mặt ống sứ có cuốn lớp dây điện trở hợp kim hình sóng và được phủ 1 lớp vật liệu chống cháy và chịu được nhiệt độ cao.

Ống sứ có tác dụng như 1 bộ khung để cuốn dây điện trở và tác dụng tản nhiệt tốt. Dòng sản phẩm này có thể được tùy chỉnh theo các yêu cầu đặc biệt của khách hàng and ứng dụng cho việc mô phỏng kiểm tra tải, thiết bị công suất, hệ thống điều khiển tự động, biến tần, AC Servo….

Thông số kỹ thuật cho điện trở xả sứ:

·– Dải công suất 50 W~15000 W

·– Dải điện áp < 1.2 KV

·– Giá trị điện trở 1 Ohm ~ 10  K Ohm

·– Độ bện cách điện AC 3 Kv 50 Hz/5s

·– Tiêu chuẩn bảo vệ IP00

·– Thành phần vật liệu Ocr25AL5

·– Ưu điểm : Ứng dụng được với điện áp cao, giá cả cạnh tranh

·– Nhược điểm : Có sự dao động nhẹ

Nguyên lý làm việc của điện trở xả

Khi cấp điện động cơ không đồng bộ, cuộn stator sinh ra từ trường biến đổi liên tục làm quay roto.

Nếu như trong quá trình hãm động cơ theo thời gian T được cài đặt sẵn, nhưng vì lý do nào đó mà động cơ theo quán tính chạy nhanh hơn với một Tần số F>f ban đầu.

Tốc độ lớn sẽ sinh ra từ trường lớn sinh tiếp lượng điện tự cảm tương ứng vượt ngưỡng đưa trở lại biến tần, sau khi đi qua khối công suất được chỉnh lưu thành nguồn DC tràn vào thanh bus DC.

Ứng dụng :

Đáp ứng được ứng dụng Cẩu Tháp , Vận Thăng , Li Tâm , …

Cách chọn giá trị điện trở xả cho thiết bị

Với mỗi thiết bị ví dụ như biến tần, AC Servo Driver, các thiết bị công suât khác đều có bảng thông số điện trở xả theo tính toán chính xác của nhà sản xuất thiết bị và được cung cấp trong tài liệu bao gồm

– Giá trị công suất đơn vị là Kw . Công suất càng cao càng tốt

– Giá trị điện trở đơn vị là Ohm. Điện trở cần chọn bám theo thông số của nhà sản xuất, không nên chênh lệch nhiều sẽ không có tác dụng, nhiều khi còn gây nguy hiểm, hư hại thiết bị

Đến đây các bạn đã nắm được Khái niệm, Cấu tạo, Nguyên lý và Cách lựa chọn điện trở xả như thế nào.
